785 M2

  • AUSSENLÄNGE: 1,880 mm
  • AUSSENBREITE: 880 mm
  • MAX. HEBEKAPAZITÄT: 785 kg

Spezifikationen runterladen (PDF)

Spezifikationen runterladen

Überragende Hebekapazität und Reichweite

Der Glasroboter Winlet 785 hat eine beeindruckende Reichweite, während die einzigartige doppelte Ver- längerung des Hubarms die Maschine beim Transport extrem kompakt macht.

Der Glasroboter hat eine Traglast von 785 kg und 6 hydraulische Funktionen, wobei sowohl die seitliche/ vertikale Bewegung als auch die Rotation hydraulisch angetrieben werden.

Maximale Sicherheit

Der Winlet 785 ist mit einem einzigartigen Sicherheits- überwachungssystem ausgestattet, sodass die Position der Gerätefront stets bekannt ist und an den Winlet- Controller kommuniziert wird, wodurch gefährliche Situationen vermieden werden.

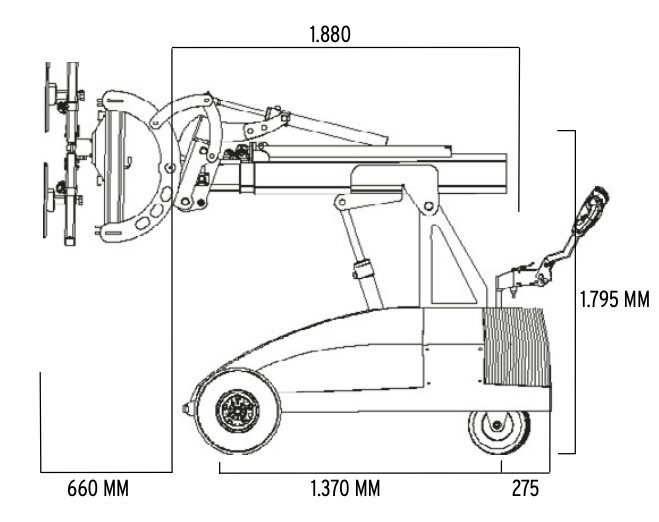

AUSSENLÄNGE

1,880 mm

AUSSENBREITE

880 mm

MAX. HEBEKAPAZITÄT

785 kg

MAX. LAST BEI MAX. VERLÄNGERUNG

100 kg

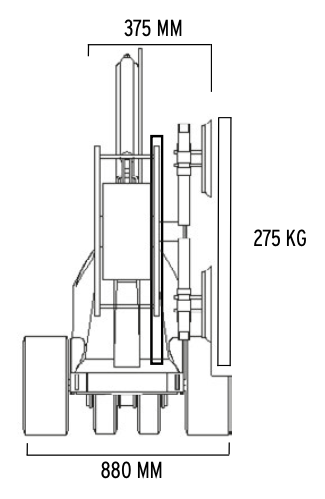

MAX. SEITLICH ANGEBRACHTE LAST

275 kg

GESAMTGEWICHT - Ohne Gegengewichte

1.142 kg

GESAMTGEWICHT - Mit Gegengewichten

1.422 kg

VERLÄNGERUNG MIN./MAX. - Frontstoßstange bis Saugplatte

660 mm / 2.500 mm

MAX. HUBHÖHE - zur Mitte des Hebejochs

3,970 mm

HYDRAULISCHE SEITENVERSCHIEBUNG

75 mm

HYDRAULISCHER FEINHUB AUF DEM ARM

200 mm

NEIGEFUNKTION DER FRONT - Horizontalarm

ZURÜCK: 42° VOR: 79°

HYDRAULISCHE ROTATION

360 °

SAUGPLATTEN

4 x ø410 mm

AKKUS

2 X 150 ah

MAX. GESCHWINDIGKEIT

0-5 km/h

TECHNISCHE DATEN*

*Die Abmessungen sind Richtwerte und können um +/- 10 mm variieren. Die Abbildungen bzw. Zeichnungen in diesem Dokument dienen ausschließlich zu Illustrationszwecken.

Zubehör

Holen Sie das Beste aus Ihrem Winlet heraus
Für den Winlet gibt es eine große Palette an Zubehör. Hier nur einige der beliebtesten Zubehörteile:
· HEBEGABEL UND HEBEHAKEN
– zum Heben von Paletten oder mit Gurten
· HEBEGURT
– für das Heben des Winlet mit dem Kranhaken
· ABSPERRVENTILE
– an Saugplatten
· SCHNELLVERBINDER
– an Saugplatten oder Hauptversorgung
· VERLÄNGERUNG DER TRÄGER
– kundenspezifische Quer- und Hauptträger
· FUNKFERNSTEUERUNG
· QUICK SHIFT FÜR TELESKOPLADER
Bitte wenden Sie sich an unsere Experten, um das richtige Zubehör für Ihr Projekt zu finden.
Hebt alle luftdichten Materialien
Alle Winlet-Glasroboter können durch Austausch der Saugplatten einfach für das Heben einer breiten Pal- ette an Materialien angepasst werden. Dies macht
GRANIT BETON GIPSKARTON STAHLBLECH
HOLZPLATTEN FLIESEN BRANDSCHUTZTÜREN

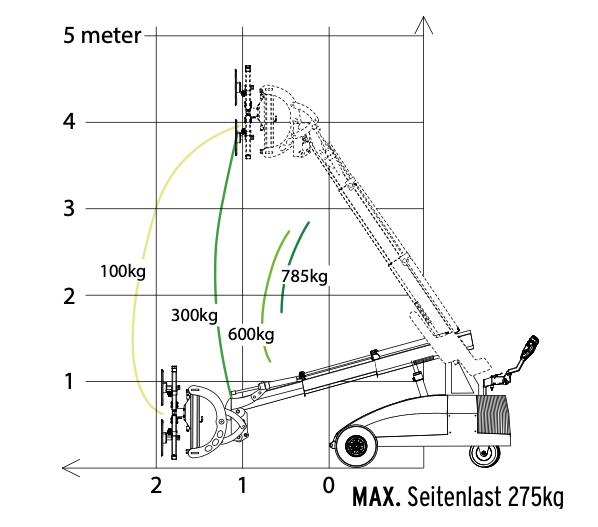

REICHWEITENDIAGRAMM

785 M2

Diagramm

785 M2785 M2785 M2

Gewährleistung

Weitere Informationen finden Sie auf unserer Gewährleistungsseite.

Technische Daten können ohne Vorankündigung geändert werden. Fotos und Grafiken auf dieser Website dienen nur zu Werbezwecken. Ausführliche Anweisungen zur ordnungsgemäßen Verwendung und Wartung finden Sie in der entsprechenden Bedienungsanleitung.
